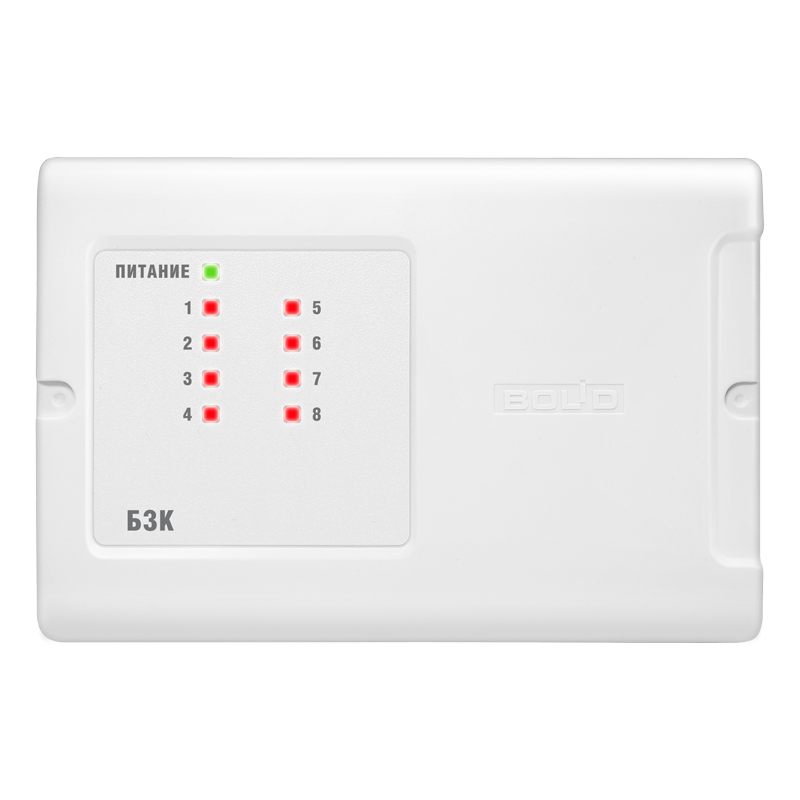

Блок защитный коммутационный НВП Болид БЗК исп.02

Блок защитный коммутационный БЗК исп.02 от НВП Болид – специализированное устройство, разработанное для защиты линий связи и интерфейсов в системах охранно-пожарной сигнализации, автоматизации и других ответственных системах. Его основная задача – предотвратить повреждение оборудования, вызванное импульсными перенапряжениями, наведенными электромагнитными помехами и статическим электричеством. Исп.02 подразумевает определенную конфигурацию и набор защитных цепей, оптимизированных для конкретных типов линий связи. Применение БЗК позволяет значительно повысить устойчивость системы к внешним воздействиям и минимизировать риски выхода из строя дорогостоящего оборудования.

На практике, установка устройств защиты от импульсных перенапряжений (УЗИП), к которым относится БЗК исп.02, является обязательным требованием при проектировании и монтаже современных систем безопасности, особенно на объектах с повышенным риском возникновения помех или воздействием молний. Статистика показывает, что значительная часть отказов электронного оборудования связана именно с импульсными перенапряжениями, поэтому использование БЗК является экономически обоснованным решением, позволяющим избежать дорогостоящего ремонта или замены оборудования.

Ключевые особенности:

• Многоступенчатая защита
• Малое вносимое затухание
• Высокая пропускная способность
• Компактное исполнение
• Простой монтаж

Для правильного применения БЗК необходимо:

1. Учитывать параметры защищаемых линий связи (напряжение, ток, скорость передачи данных).
2. Правильно определять места установки БЗК для максимальной эффективности защиты.
3. Устанавливать БЗК на входе линий связи в здание и непосредственно перед защищаемым оборудованием.

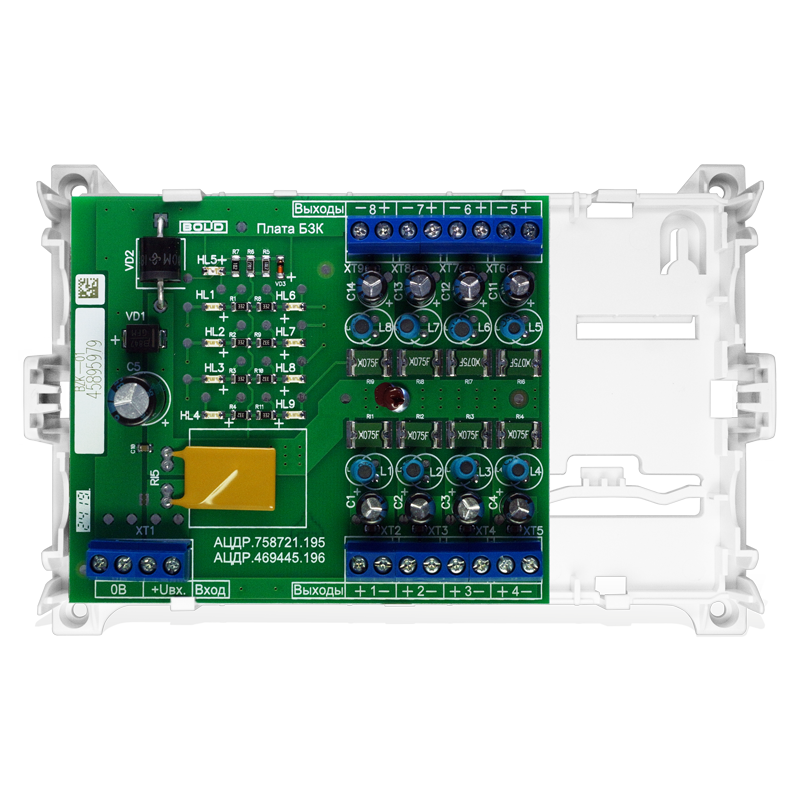

При выборе БЗК для конкретной системы необходимо учитывать параметры защищаемых линий связи, такие как напряжение, ток и скорость передачи данных. Важно правильно определить места установки БЗК, чтобы обеспечить максимальную эффективность защиты. Рекомендуется устанавливать БЗК на входе линий связи в здание и непосредственно перед защищаемым оборудованием. Конструктивно, БЗК исп.02 представляет собой компактное устройство, предназначенное для установки в непосредственной близости от защищаемого оборудования. Внутри корпуса размещены элементы защиты, такие как варисторы, газовые разрядники и диоды TVS, которые срабатывают при возникновении импульсных перенапряжений, отводя избыточную энергию на землю. Благодаря многоступенчатой защите, БЗК исп.02 способен эффективно справляться с широким спектром помех различной интенсивности. Применение БЗК исп.02 особенно актуально на объектах с повышенным риском возникновения перенапряжений, таких как промышленные предприятия, высотные здания и объекты, расположенные в зонах с грозовой активностью.

Комплектация:

• Блок защитный коммутационный БЗК исп.02
• Паспорт изделия
• Краткое руководство по эксплуатации
• Комплект крепежных элементов

Технические параметры:

Характеристики и параметры	БЗК исп. 01	БЗК исп. 02
Входное напряжение питания	от 10 до 30 В
Число каналов (выходов)	8
Номинальный ток каждого канала	0,6 А	1 A
Максимальный коммутируемый ток (суммарный по 8-ми каналам)	5 А	8 А
Рабочий диапазон температур	от минус 30 до + 50 °C
Относительная влажность	до 90% при +25 °C
Степень защиты корпуса	IP30
Габаритные размеры	156×107×39 мм
Масса, не более	0,3 кг
Подключение БЗК	клеммы под винт, сечение провода: «Вход»: 0,75…2,5 кв.мм «Выходы»: 0,25…2,5 кв.мм
Тип монтажа	настенный, навесной возможность крепления на DIN-рейку

Гарантия качества обеспечивается строгим контролем на производстве и соответствием заявленным характеристикам.

Использование качественных материалов и современных технологий обеспечивает долгий срок службы и стабильную работу БЗК исп.02.

БЗК исп.02 является важным элементом при построении надежной и отказоустойчивой системы безопасности. Его стоит использовать для обеспечения защиты дорогостоящего оборудования и минимизации рисков, связанных с импульсными перенапряжениями. Данное устройство представляет собой экономически выгодное решение, позволяющее избежать значительных затрат на ремонт и замену оборудования в случае его повреждения.

В заключение, БЗК исп.02 представляет собой эффективное средство защиты линий связи и оборудования от импульсных перенапряжений, обеспечивающее надежную работу системы безопасности в различных условиях эксплуатации.
