Блок резервного питания Ритм 12В 5А без корпуса, под установку в корпус «Контакт»

Модуль питания БРП 12В 5А без корпуса предназначен для питания устройств постоянным напряжением 12В с максимальным током нагрузки 5А. Модуль применяется в составе охранно-пожарных панелей, мониторинговых станций, релейных плат и другого оборудования ООО «НПО «Ритм».

При подключении к контрольной панели модуль увеличивает количество вводов электропитания. Питание осуществляется от сети 220В (основное питание) и резервного источника 12В — свинцовой аккумуляторной батареи.

Принцип работы

Модуль автоматически переключается с основного ввода на резервный при пропадании напряжения 220В и обратно — при его восстановлении. Переключение осуществляется без перерыва подачи напряжения на подключенное оборудование.

Блок резервного питания 12В 5А без корпуса отличается универсальностью применения и подходит для установки как в фирменные корпуса «Контакт», так и в сторонние металлические шкафы и распределительные боксы. Компактная компоновка платы упрощает размещение внутри ограниченного пространства и позволяет интегрировать модуль в существующие системы без значительной переработки конструкции корпуса.

Повышенный ток нагрузки до 5А обеспечивает стабильную работу нескольких подключенных устройств одновременно — охранных панелей, радиоканальных модулей, сирен, коммуникаторов и исполнительных реле. Это делает модуль оптимальным решением для объектов с разветвлённой структурой оборудования.

Импульсная схема питания обеспечивает высокий коэффициент полезного действия и сниженное тепловыделение, что положительно сказывается на сроке службы элементов. При возникновении перегрузки или короткого замыкания встроенные защитные механизмы автоматически ограничивают ток или отключают нагрузку до устранения причины неисправности.

Клемма CPW позволяет организовать мониторинг наличия сетевого напряжения и передавать сигнал на охранную панель, что повышает уровень контроля состояния системы электропитания объекта.

Надёжная элементная база и продуманная схема защиты обеспечивают долговременную эксплуатацию блока в режиме круглосуточной работы в составе систем безопасности различного назначения.

Модуль производит подзарядку аккумуляторной батареи, используемой в качестве резервного источника питания.

Основные технические характеристики

• Входное сетевое напряжение: AC 210…240В, 50Гц;
• Входное напряжение резервной АКБ: DC 12В;
• Максимальная потребляемая мощность: 95 В·А (75Вт);
• Выходное напряжение: 12±0,5В;
• Максимальный ток нагрузки: 5А (при 20°С);
• Максимальный ток нагрузки в корпусе: 4,5А;
• Пиковый ток нагрузки: до 7А (не более 10 минут);
• Средний ток заряда резервной АКБ: 0,15А;
• Напряжение защиты АКБ от глубокого разряда: 10,5В (+0,3/-0,5).

Защитные функции

• Защита аккумулятора от превышения тока нагрузки;
• Защита от глубокого разряда АКБ (отключение при 10,5В);
• Защита от короткого замыкания;
• Предохранитель 3,15А (5×20 мм);
• Клемма CPW для контроля наличия основного питания.

Назначение разъёмов

• 220V, 50Hz — подключение сети 220В;
• XS2 — подключение резервной АКБ;
• GND, +12V, CPW — выходное напряжение 12В и контроль сети;
• FU1 — установка предохранителя.

Световая индикация

• +12V (зелёный) — наличие основного питания 220В;
• BAT (жёлтый) — переход на резервное питание;
• ERR (красный) — ошибка подключения аккумулятора.

Конструкция и монтаж

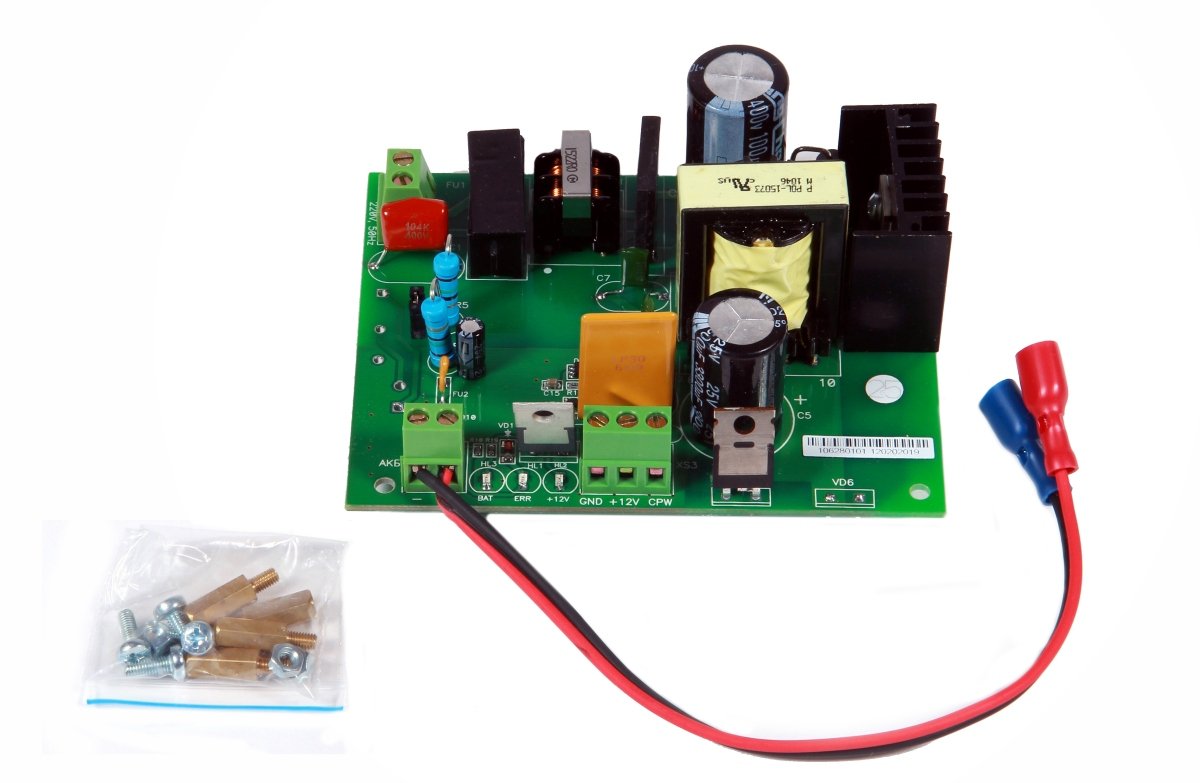

Модуль выполнен в виде печатной платы без корпуса и предназначен для установки в корпуса «Контакт» или сторонние металлические шкафы. Габаритные размеры платы — 80,5×103×52 мм. Масса нетто — 158 г.

Монтаж осуществляется при отключенном питании. Плату крепят к корпусу через монтажные отверстия с использованием латунных стоек. Необходимо обеспечить зазор не менее 5 мм между платой и корпусом.

Условия эксплуатации

Диапазон рабочих температур: −30…+35°С. Установка допускается только в помещениях, защищённых от влаги и механических воздействий.

Совместимое оборудование

Модуль совместим с охранно-пожарными и охранными панелями, мониторинговыми станциями, клавиатурами, релейными платами и другим оборудованием «Ритм».

Таблица характеристик

БРП 12В 5А без корпуса обеспечивает надёжное резервирование питания для объектов с повышенной нагрузкой и подходит для интеграции в различные корпуса и шкафы.
