Блок резервного питания Ритм 12В 2.5А в компактном корпусе под АКБ 1.2Ач

Блок резервного питания 12В 2.5А в компактном корпусе под АКБ 1.2Ач предназначен для питания устройств компании «Ритм» постоянным напряжением 14В с максимальным током нагрузки 2,5А. Источник питания работает от сети переменного напряжения 220В (основное питание) и постоянного напряжения 12В (резервное питание).

При работе от резервного питания выходное напряжение соответствует напряжению на клеммах аккумуляторной батареи. Источник питания автоматически переключается между основным и резервным вводом при пропадании или восстановлении сети.

Электрические характеристики

• Входное сетевое напряжение: AC 185…245В, 50Гц;
• Максимальная потребляемая мощность: 42Вт;
• Тип резервной АКБ: VRLA / SLA (ГОСТ Р МЭК 61056-1-2012);
• Номинальное напряжение АКБ: 12В;
• Максимальная ёмкость АКБ: 1,2Ач;
• Выходное напряжение (от сети): 13,8В ±2%;
• Выходное напряжение (от АКБ): 13,8В ±2%;
• Минимальное напряжение АКБ: 10,7В ±2%;
• Максимальная выходная мощность: 34Вт;
• Максимальный выходной ток: 2,5А;
• Ток заряда АКБ: 0,2…0,35А.

Защитные функции

• Защита аккумулятора от превышения тока нагрузки;
• Защита аккумулятора от глубокого разряда;
• Защита от короткого замыкания;
• Клемма CPW для контроля наличия основного питания;
• Защита от неправильной полярности подключения АКБ.

Световая индикация

• Синий индикатор — наличие сетевого напряжения 220В;
• Синий индикатор — состояние подключения АКБ;
• Синий индикатор — подача выходного напряжения;
• Красный индикатор — аварийное состояние.

Конструкция и корпус

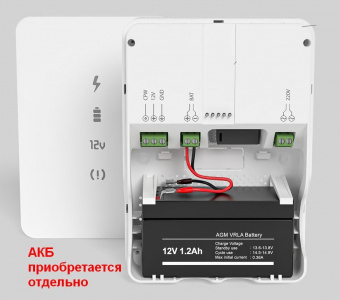

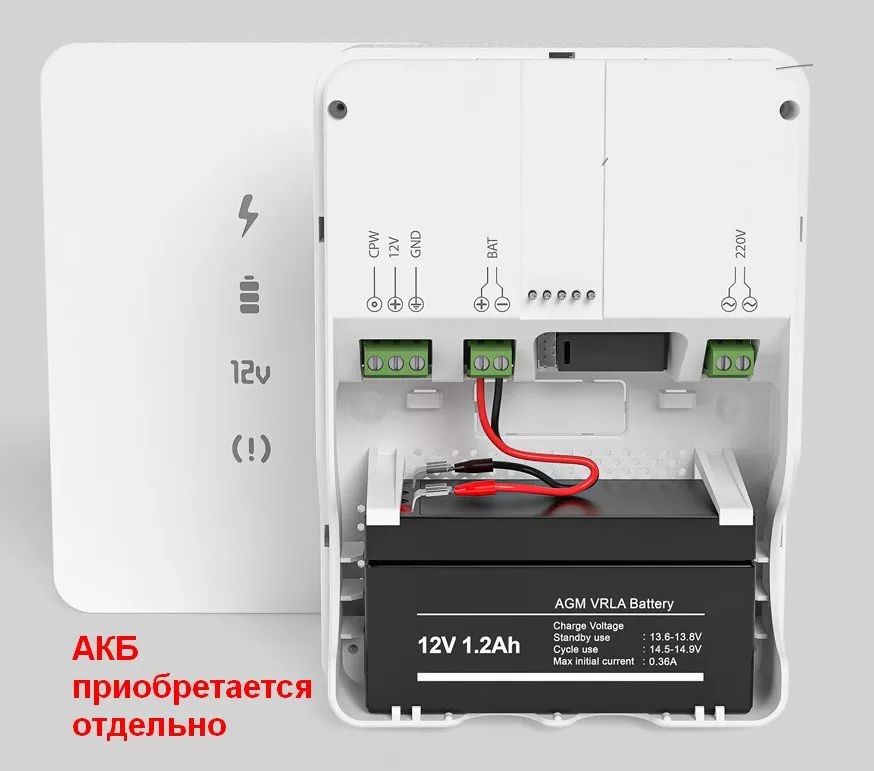

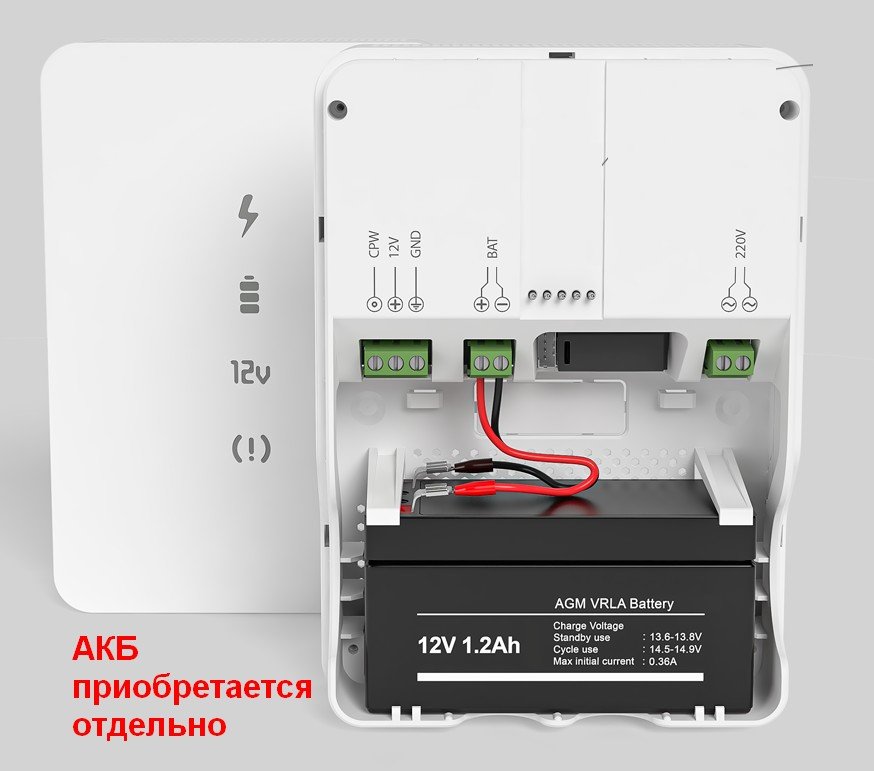

Блок выполнен в компактном металлическом корпусе с местом для установки аккумуляторной батареи 12В ёмкостью 1,2Ач. Габаритные размеры корпуса составляют 170×120×50 мм. Масса нетто — 335 г.

Блок резервного питания 12В 2.5А в компактном корпусе под АКБ 1,2Ач оптимально подходит для установки в ограниченном пространстве — внутри распределительных шкафов, технических ниш и монтажных коробов систем безопасности. Компактные размеры корпуса позволяют разместить устройство рядом с охранной панелью без необходимости дополнительных монтажных конструкций.

Выходное стабилизированное напряжение 13,8 В обеспечивает корректную работу подключенных приборов и эффективный заряд аккумуляторной батареи. Поддержание оптимального уровня напряжения снижает риск сбоев оборудования и продлевает срок службы аккумулятора.

Встроенные схемы защиты предотвращают повреждение блока при перегрузке или коротком замыкании на выходе. В случае аварийной ситуации устройство автоматически ограничивает ток или отключает нагрузку до устранения причины неисправности.

Клемма CPW позволяет передавать сигнал о пропадании сетевого напряжения на охранную панель или другое управляющее устройство, что обеспечивает дополнительный уровень контроля состояния системы электропитания.

Благодаря надежной элементной базе и металлическому корпусу блок резервного питания рассчитан на круглосуточную эксплуатацию в составе охранно-пожарных комплексов, систем контроля доступа и других объектов с повышенными требованиями к стабильности и бесперебойности работы.

Монтаж и эксплуатация

Монтаж производится на вертикальную поверхность в помещении, защищённом от влаги, пыли и агрессивных сред. Все работы должны выполняться при отключённом питании.

Диапазон рабочих температур: −20…+50°С. Срок службы изделия — 8 лет при соблюдении условий эксплуатации.

Технические характеристики

Компактный блок резервного питания обеспечивает стабильную работу оборудования даже при перебоях электроснабжения и является эффективным решением для построения автономных систем безопасности.
