Блок резервного питания импульсный Ритм12В 2.5А (BP-2.5-X ver.1)

Импульсный блок резервного питания 12В 2.5А (BP-2.5-X ver.1) предназначен для питания оборудования производства «Ритм» постоянным напряжением 13,8 В с максимальным током нагрузки 2,5 А. Устройство устанавливается в компактный пластиковый корпус BigBox3 с размещением аккумуляторной батареи ёмкостью до 7 Ач.

Принцип работы

При наличии сетевого напряжения AC 200…240 В (50 Гц) блок формирует выходное стабилизированное напряжение 13,8 В ±2,5% и осуществляет заряд аккумуляторной батареи.

При работе от резервной АКБ выходное напряжение составляет 10,8…13,8 В в зависимости от степени разряда аккумулятора.

Электрические характеристики

• Входное напряжение: AC 200…240 В, 50 Гц;
• Максимальная потребляемая мощность: 51 Вт;
• Выходное напряжение (от сети): 13,8 В ±2,5%;
• Выходное напряжение (от АКБ): 10,8…13,8 В;
• Максимальный ток нагрузки: 2,5 А;
• Пиковый ток нагрузки (до 10 минут): 3 А;
• Средний ток заряда АКБ: 0,3 А;
• Напряжение отключения АКБ: 10,5 В.

Защитные функции

• Защита аккумулятора от превышения тока нагрузки;
• Защита аккумулятора от глубокого разряда;
• Защита от короткого замыкания;
• Контроль наличия основного питания (CPW);
• Защита от перегрева.

Световая индикация

• PWR (зелёный) — наличие основного питания 230 В;
• ERR (красный) — ошибка подключения аккумулятора;
• BAT (жёлтый) — переход на резервное питание.

Конструкция блока питания предусматривает удобное подключение входных и выходных цепей через клеммные колодки, что упрощает монтаж и обслуживание. Все элементы схемы расположены с учетом теплоотвода и минимизации электромагнитных помех, что положительно влияет на стабильность работы подключенного оборудования.

Автоматическое восстановление после устранения перегрузки или короткого замыкания позволяет сократить время простоя системы. После нормализации условий блок самостоятельно возвращается в рабочий режим без необходимости ручного вмешательства.

BP-2.5-X ver.1 может использоваться как основной источник питания для охранных панелей, так и как резервный модуль в комплексных системах с несколькими уровнями электропитания. Универсальность и совместимость с оборудованием «Ритм» делают его удобным решением при модернизации существующих объектов.

Надёжная элементная база, импульсная архитектура и встроенные системы защиты обеспечивают длительный срок службы изделия и стабильную работу в условиях круглосуточной эксплуатации.

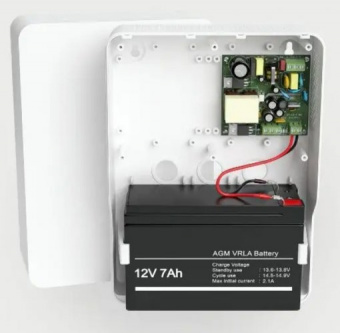

Конструкция и корпус

Блок размещается в корпусе BigBox3, предназначенном для установки аккумулятора ёмкостью до 7 Ач. Корпус обеспечивает защиту от механических воздействий и удобство настенного монтажа.

Габаритные размеры корпуса: 177×244×80 мм. Масса устройства — 527 г (без аккумулятора).

Импульсная схема преобразования, реализованная в BP-2.5-X ver.1, обеспечивает высокий КПД и сниженное тепловыделение по сравнению с линейными источниками питания. Это позволяет устройству стабильно работать при длительной нагрузке, сохраняя ресурс внутренних компонентов и аккумуляторной батареи.

Использование корпуса BigBox3 с возможностью установки АКБ 7 Ач обеспечивает продолжительное время автономной работы оборудования при отсутствии сетевого питания. Такой формат оптимален для объектов с повышенными требованиями к надежности — складов, торговых точек, серверных помещений и удалённых технических узлов.

Наличие клеммы контроля сети (CPW) позволяет передавать сигнал о пропадании напряжения на охранную панель, что повышает уровень мониторинга состояния системы. Световая индикация облегчает диагностику и позволяет быстро определить текущий режим работы блока питания без применения измерительных приборов.

Блок подходит для круглосуточной эксплуатации в составе охранно-пожарных систем и обеспечивает стабильную работу подключенного оборудования даже при нестабильном электроснабжении.

Монтаж и эксплуатация

Монтаж осуществляется на вертикальную поверхность в помещении. Диапазон рабочих температур: −25…+50 °C. Срок службы изделия — 8 лет при соблюдении правил эксплуатации.

Технические характеристики

Импульсный блок резервного питания BP-2.5-X ver.1 обеспечивает надежное резервирование электропитания и подходит для объектов с повышенными требованиями к бесперебойности работы систем безопасности.
