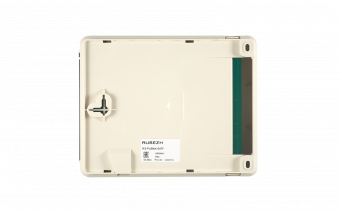

Блок индикации и управления Рубеж-БИУ

Блок индикации и управления R3-Рубеж-БИУ предназначен для отображения состояния адресных устройств, зон и исполнительных механизмов, а также для оперативного управления элементами системы охранно-пожарной сигнализации и противопожарной автоматики, построенной на базе протокола R3. Устройство применяется в составе адресных систем «Рубеж» совместно с приёмно-контрольными и управляющими приборами R3-Рубеж-2ОП и контроллерами адресных устройств R3-Рубеж-КАУ2.

Основной задачей блока БИУ является предоставление оператору наглядной и структурированной информации о текущем состоянии системы безопасности объекта. Информация отображается с помощью светодиодной индикации, организованной в виде нескольких страниц. Каждая страница содержит группу индикаторов, соответствующих охранным и пожарным зонам, группам зон, исполнительным устройствам, а также технологическим элементам инженерных систем. Переключение между страницами осуществляется с помощью кнопок на лицевой панели, при этом при возникновении тревожных событий возможен автоматический переход на страницу с актуальной информацией.

Индикация реализована с использованием светодиодов различного цвета и режимов свечения, что позволяет оператору визуально различать типы событий и их приоритет. Для пожарной подсистемы отображаются состояния «Пожар», «Внимание», «Неисправность», «Отключение», для охранной — «Тревога», «Снято», «Невзятие», «Неисправность». Дополнительно индицируются состояния связи, питания и режим работы устройства. Такое представление информации значительно сокращает время анализа ситуации и повышает оперативность реагирования персонала.

Помимо функций индикации, R3-Рубеж-БИУ обеспечивает управление элементами системы. В зависимости от настроек оператор может выполнять постановку и снятие охранных зон, перевод пожарных зон в режим обслуживания, сброс тревожных извещений, а также запуск и остановку исполнительных устройств. Логика управления, доступные команды и сценарии задаются программно с использованием программного обеспечения FireSec и могут быть адаптированы под требования конкретного объекта.

Для повышения уровня безопасности и исключения несанкционированного доступа к управлению предусмотрена возможность авторизации пользователей. Управляющие функции могут быть доступны только после подтверждения полномочий оператора, что особенно важно для объектов с повышенными требованиями к безопасности и регламентированным доступом.

Связь блока БИУ с приборами системы осуществляется по интерфейсу R3-Link. Устройство оснащено двумя портами R3-Link (IN и OUT), что позволяет включать его в линейную или кольцевую топологию сети. Это обеспечивает гибкость при проектировании системы и повышает её отказоустойчивость. Общая протяжённость сети может достигать значительных значений, что позволяет применять R3-Рубеж-БИУ на крупных и территориально распределённых объектах.

Питание блока осуществляется от внешних источников постоянного тока напряжением 12 В или 24 В. Предусмотрены два независимых ввода питания с автоматическим контролем их состояния. При пропадании или выходе параметров питания за допустимые пределы формируется соответствующее извещение, отображаемое на индикации. Это повышает надёжность работы системы и позволяет своевременно выявлять неисправности электропитания.

Блок индикации и управления рассчитан на круглосуточную непрерывную эксплуатацию в закрытых помещениях. Устройство устойчиво к электромагнитным помехам, колебаниям питающего напряжения и внешним воздействиям, характерным для условий эксплуатации внутри зданий. Корпус предназначен для настенного монтажа и обеспечивает необходимый уровень защиты от внешних факторов.

R3-Рубеж-БИУ не требует сложного технического обслуживания. В процессе эксплуатации достаточно периодического визуального осмотра и проверки работоспособности в рамках регламентных работ системы. Средний срок службы устройства составляет не менее 10 лет.
