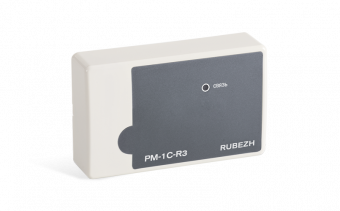

Адресный релейный модуль Рубеж РМ-1С-R3

Адресный релейный модуль Рубеж РМ-1С-R3 применяется для управления исполнительными устройствами, входящими в состав адресных систем пожарной и охранно-пожарной сигнализации «Рубеж» поколения R3. Устройство используется совместно с приёмно-контрольными и управляющими приборами «R3-Рубеж-2ОП», «Рубеж-2ОП прот.R3», а также с контроллерами адресных устройств «Рубеж-КАУ1», «Рубеж-КАУ2» и «R3-Рубеж-КАУ2».

Модуль РМ-1С-R3 выполняет функцию дистанционно управляемого переключателя и оснащён одним релейным выходом с переключающимся контактом. Выход предназначен для коммутации цепей управления различными исполнительными устройствами: световыми и звуковыми оповещателями, табло, электромагнитными замками, противопожарными клапанами, пускателями, приводами и другими элементами автоматики. Релейный контакт допускает коммутацию токов до 5 А при постоянном напряжении 24 В и до 5 А при переменном напряжении 230 В частотой 50 Гц, что расширяет область применения модуля.

Питание модуля и передача сигналов осуществляются по адресной линии связи (АЛС), подключённой к приёмно-контрольному прибору. Подключение допускается без учёта полярности, что существенно упрощает проектирование и монтаж системы и снижает риск ошибок при подключении. В системе РМ-1С-R3 занимает один адрес, который присваивается с помощью программатора адресных устройств либо через прибор и сохраняется в энергонезависимой памяти.

Для визуального контроля работы предусмотрен светодиодный индикатор «СВЯЗЬ», который отображает наличие обмена по адресной линии связи, состояние выхода и режимы работы модуля. Кнопка «ТЕСТ» используется для адресации устройства и одновременно выполняет функцию датчика вскрытия корпуса. При снятии крышки формируется извещение «Вскрытие», передаваемое в систему, что обеспечивает дополнительный уровень защиты от несанкционированного доступа.

РМ-1С-R3 устойчив к воздействию электромагнитных помех и соответствует требованиям электромагнитной совместимости для 2 степени жёсткости. Устройство рассчитано на эксплуатацию в условиях атмосферы категории I по ГОСТ 15150-69 и сохраняет работоспособность при воздействии сейсмических нагрузок интенсивностью до 9 баллов по шкале MSK-64, что позволяет применять модуль на объектах с повышенными требованиями к надёжности.

Модуль выполнен в пластмассовом корпусе со степенью защиты IP30 и предназначен для настенного монтажа либо установки на DIN-рейку. Допускается установка РМ-1С-R3 в взрывозащищённые коммутационные коробки ККВ-ПА. Устройство рассчитано на круглосуточную непрерывную эксплуатацию в закрытых помещениях при температуре окружающей среды от −25 до +55 °C и относительной влажности воздуха до 98 % без образования конденсата.

РМ-1С-R3 не требует сложного технического обслуживания. В процессе эксплуатации достаточно периодического визуального осмотра и контроля индикации в рамках регламентных работ системы. Средний срок службы модуля составляет не менее 10 лет, а средняя наработка до отказа — не менее 60 000 часов, что подтверждает высокую надёжность устройства при длительной эксплуатации.
