Адресный релейный модуль Рубеж РМ-4К-ИКЗ-R3

Адресный релейный модуль Рубеж РМ-4К-ИКЗ-R3 предназначен для работы в составе адресных систем охранно-пожарной сигнализации и противопожарной автоматики, построенных на базе протокола R3. Устройство применяется совместно с приёмно-контрольными и управляющими приборами Рубеж-2ОП прот.R3, R3-Рубеж-2ОП, а также с контроллерами адресных устройств R3-Рубеж-КАУ2.

Модуль используется для управления исполнительными устройствами, контроля состояния подключённых линий и повышения отказоустойчивости адресной линии связи. Благодаря встроенному изолятору короткого замыкания устройство обеспечивает локализацию повреждённых участков АЛС и сохраняет работоспособность остальных элементов системы.

Функциональные возможности

Ключевой особенностью модуля является наличие встроенного изолятора короткого замыкания, который автоматически отключает аварийный участок адресной линии при возникновении короткого замыкания и восстанавливает его после устранения неисправности. Это существенно повышает надёжность системы и снижает риск полной потери связи с адресными устройствами.

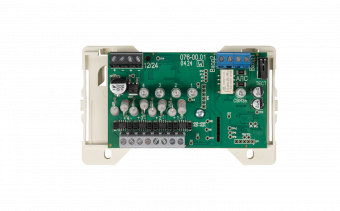

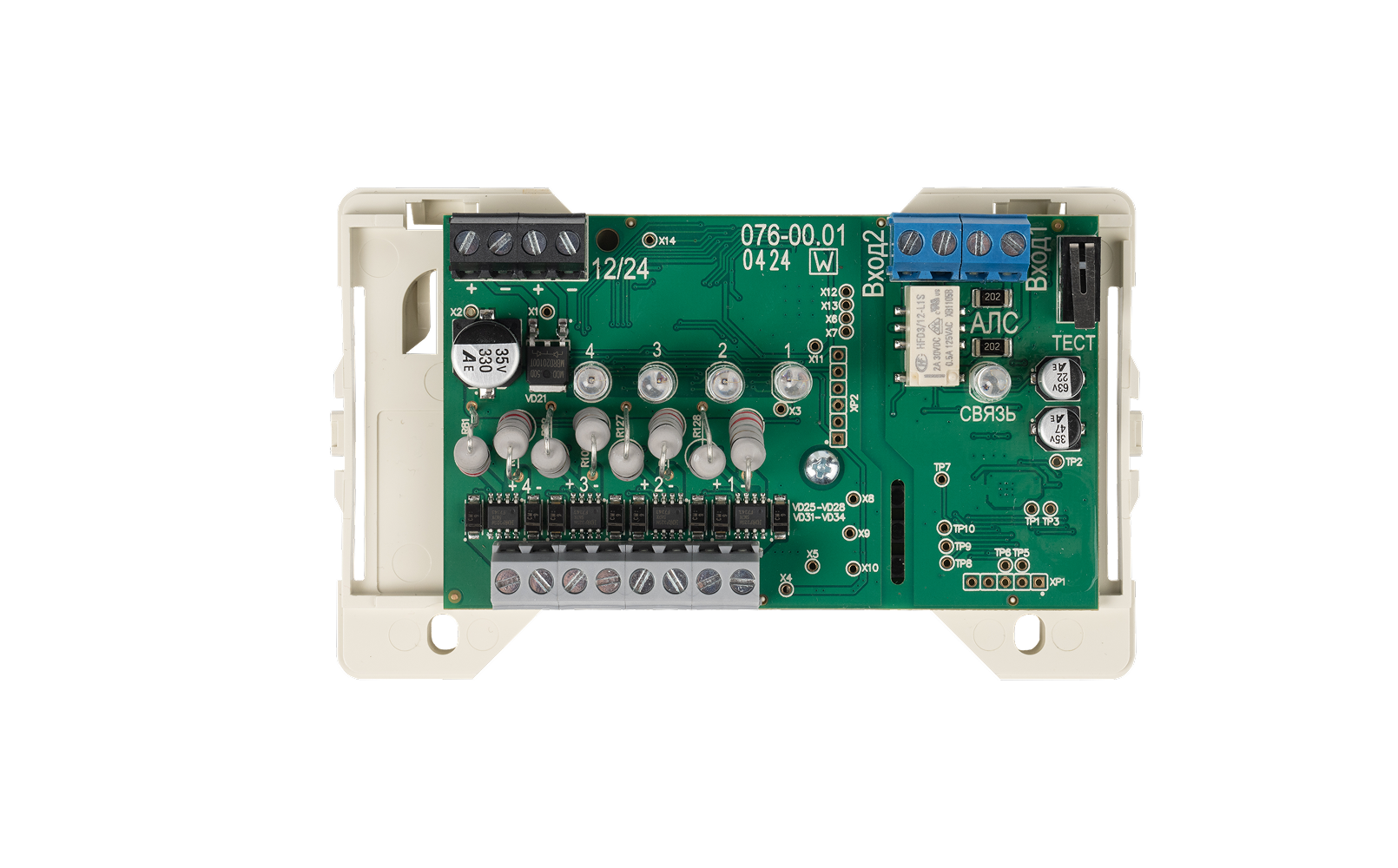

Модуль РМ-4К-ИКЗ-R3 оснащён четырьмя независимыми выходами типа «электронный ключ», каждый из которых может использоваться для управления различными исполнительными устройствами: световыми и звуковыми оповещателями, табло, электромагнитными замками, клапанами, реле, элементами пожаротушения и другим оборудованием постоянного тока.

Контроль и диагностика

Каждый выход модуля обеспечивает контроль состояния подключённой цепи на обрыв и короткое замыкание. Контроль выполняется как во включённом, так и в выключенном состоянии нагрузки, что позволяет своевременно выявлять неисправности линий и предотвращать отказ исполнительных устройств.

Дополнительно реализован контроль изменения тока нагрузки относительно эталонного значения, задаваемого при конфигурировании системы. Все диагностические сообщения передаются по адресной линии связи в приёмно-контрольный прибор и отображаются в системе мониторинга.

Питание и адресация

Питание выходных цепей осуществляется от внешнего источника постоянного тока напряжением 12 В или 24 В. Допускается использование двух независимых вводов питания, что повышает надёжность электроснабжения исполнительных устройств. Логическая часть и обмен данными с прибором выполняются по адресной линии связи.

В системе модуль занимает четыре адреса, что обеспечивает индивидуальное управление и мониторинг каждого выхода. Присвоение адресов выполняется с помощью программатора адресных устройств ПКУ-1-R3 либо через приёмно-контрольный прибор. Все параметры сохраняются в энергонезависимой памяти устройства.

Индикация и защита

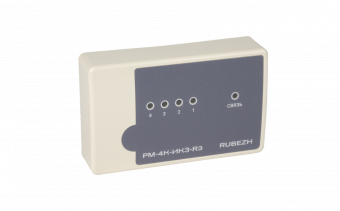

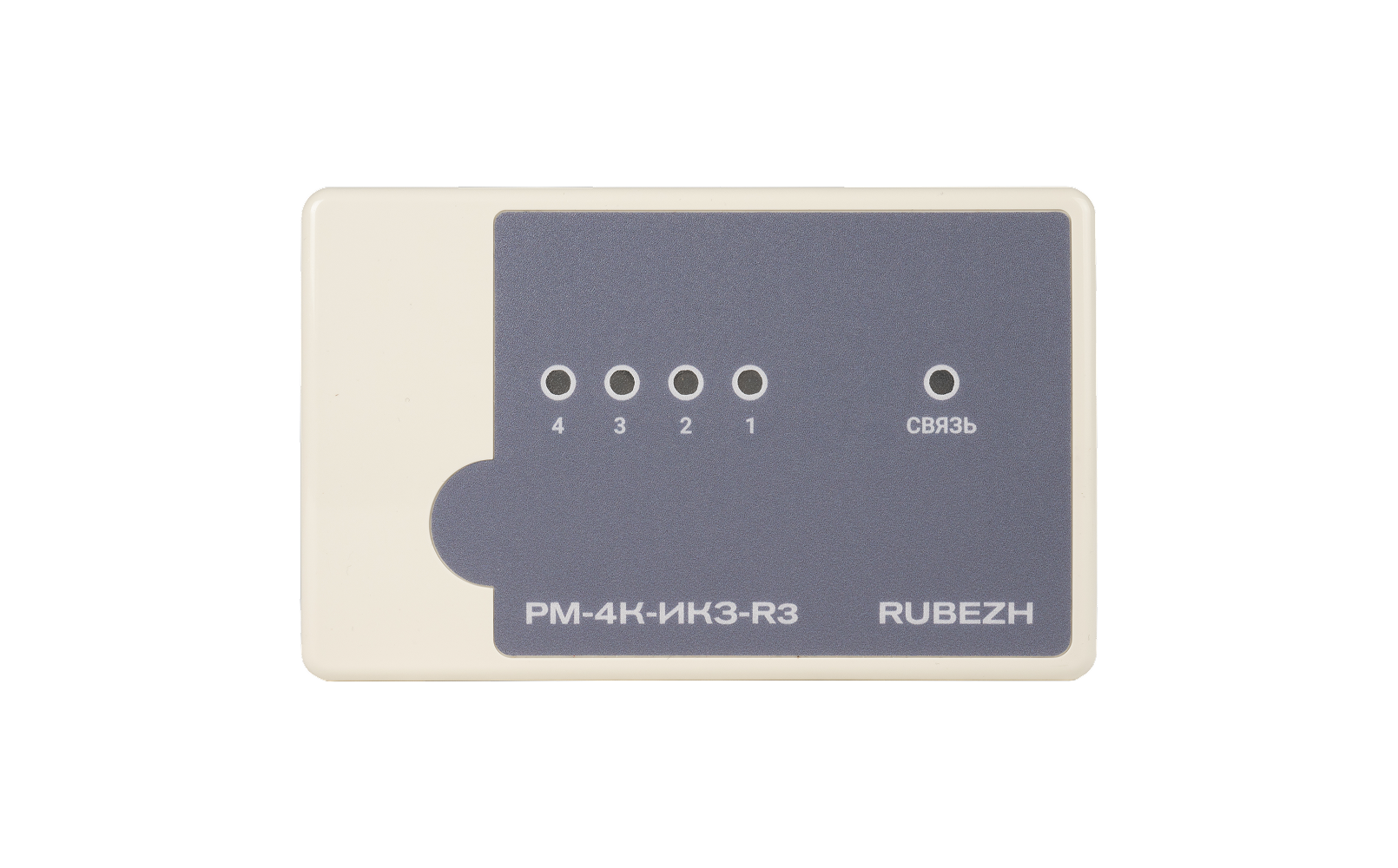

Для визуального контроля состояния модуля на корпусе предусмотрены светодиодные индикаторы, отображающие состояние связи по адресной линии и работу каждого из четырёх выходов. Также имеется кнопка «ТЕСТ», используемая для идентификации устройства и проверки его работоспособности.

Модуль оснащён датчиком вскрытия корпуса, который позволяет системе фиксировать попытки несанкционированного доступа и формировать соответствующие извещения.

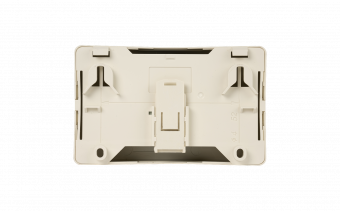

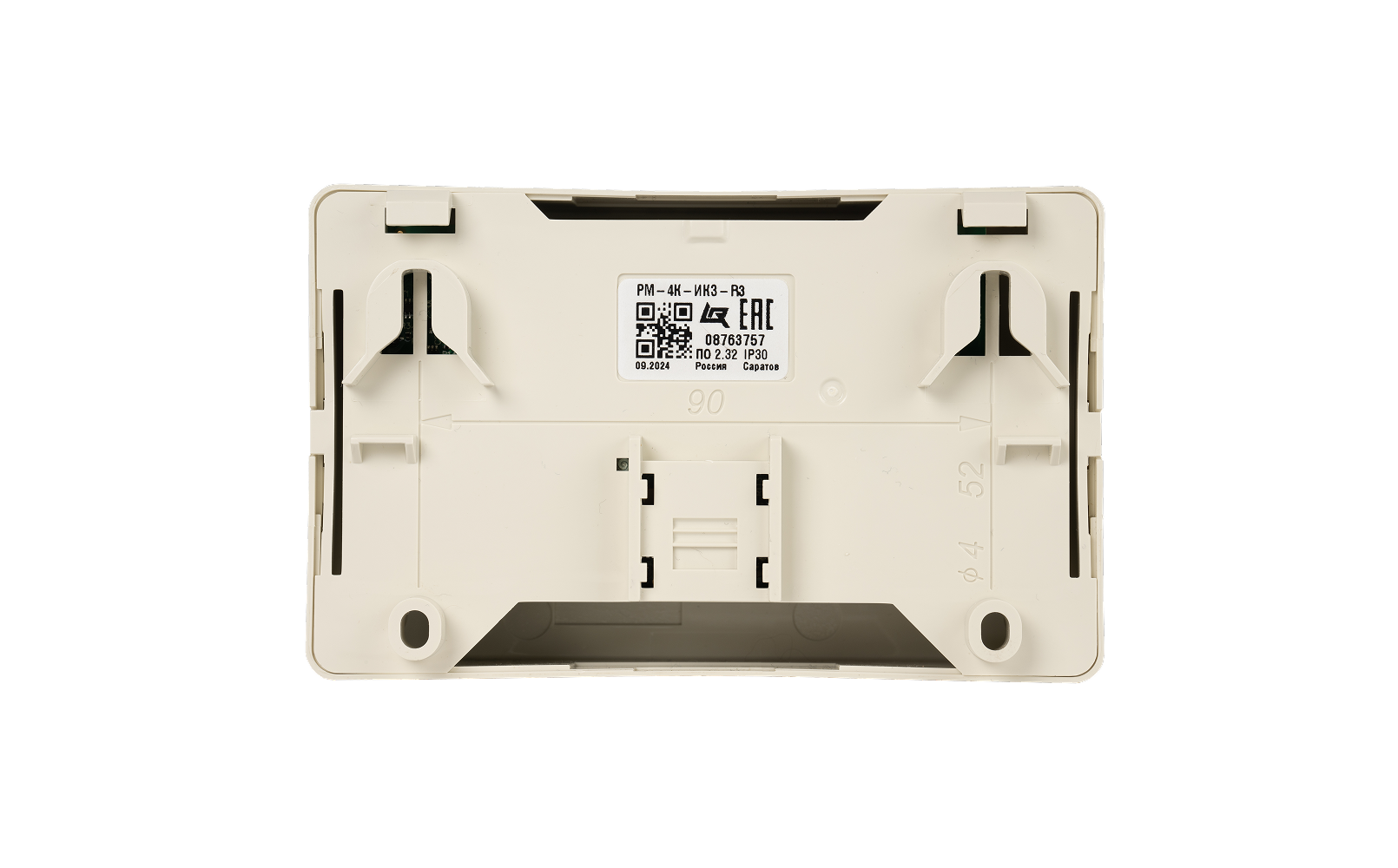

Конструкция и условия эксплуатации

Конструктивно устройство выполнено в компактном пластиковом корпусе, предназначенном для настенного монтажа либо установки на DIN-рейку. Корпус обеспечивает степень защиты IP30 и рассчитан на эксплуатацию в закрытых помещениях.

Модуль устойчив к индустриальным и электромагнитным помехам, соответствует требованиям нормативных документов по электромагнитной совместимости и пожарной безопасности. Устройство рассчитано на круглосуточную непрерывную работу и не требует сложного технического обслуживания.

Надёжность и срок службы

Адресный релейный модуль Рубеж РМ-4К-ИКЗ-R3 относится к изделиям длительного применения и имеет средний срок службы не менее 10 лет. Высокая надёжность, развитые функции диагностики и встроенный изолятор короткого замыкания делают данный модуль эффективным решением для построения масштабируемых и отказоустойчивых систем охранно-пожарной сигнализации на объектах различного назначения.
