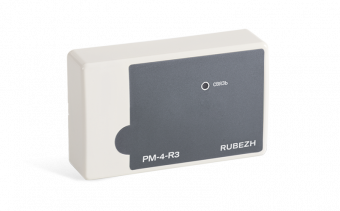

Адресный релейный модуль Рубеж РМ-4-R3

Адресный релейный модуль Рубеж РМ-4-R3 применяется для управления исполнительными устройствами, входящими в состав адресных систем пожарной и охранно-пожарной сигнализации «Рубеж» поколения R3. Устройство работает совместно с приёмно-контрольными и управляющими приборами «Рубеж-2ОП прот.R3», «R3-Рубеж-2ОП», а также с контроллерами адресных устройств «Рубеж-КАУ1», «Рубеж-КАУ2» и «R3-Рубеж-КАУ2».

РМ-4-R3 выполняет функцию дистанционно управляемого коммутационного устройства и оснащён четырьмя независимыми релейными выходами с переключающимися контактами. Каждый выход предназначен для управления отдельным исполнительным механизмом, таким как световые и звуковые оповещатели, табло, электромагнитные замки, противопожарные клапаны, пускатели, приводы вентиляции и другие элементы инженерных и противопожарных систем. Наличие четырёх реле в одном модуле позволяет существенно сократить количество оборудования и упростить архитектуру системы.

Релейные контакты модуля допускают коммутацию токов до 2 А при постоянном напряжении 24 В и до 0,25 А при переменном напряжении 230 В частотой 50 Гц. Это обеспечивает возможность управления как низковольтными, так и сетевыми нагрузками при соблюдении установленных требований безопасности. Все выходы гальванически развязаны и управляются независимо друг от друга, что повышает устойчивость системы к отказам.

Питание модуля и передача сигналов осуществляются по адресной линии связи (АЛС), подключённой к приёмно-контрольному прибору. Подключение допускается без учёта полярности, что упрощает монтаж и снижает вероятность ошибок при подключении. В системе РМ-4-R3 занимает четыре адреса, соответствующие каждому релейному выходу. Адреса присваиваются с помощью программатора адресных устройств либо через прибор и сохраняются в энергонезависимой памяти модуля.

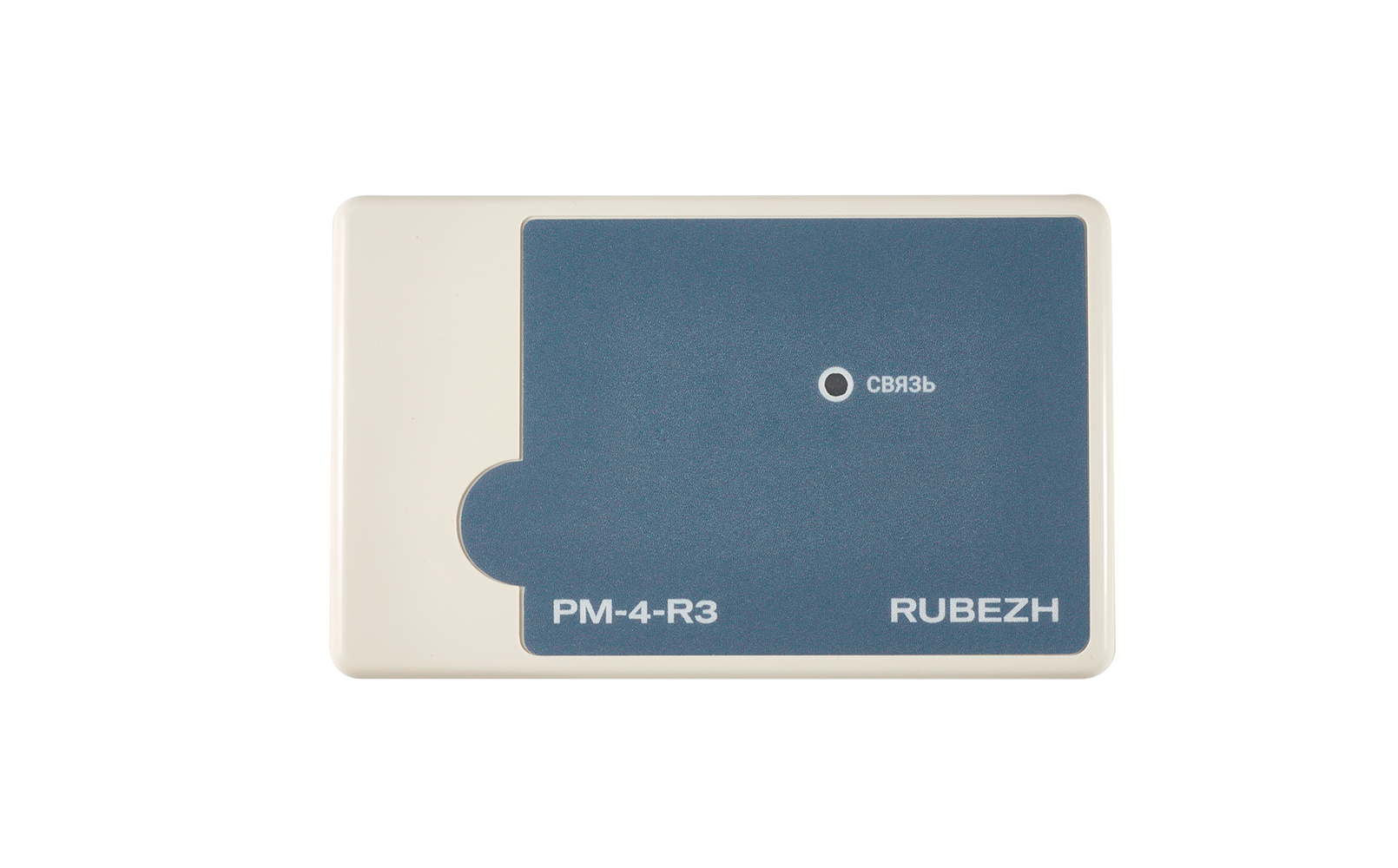

Для визуального контроля работы предусмотрен светодиодный индикатор «СВЯЗЬ», отображающий наличие обмена по адресной линии, а также режимы работы модуля. Кнопка «ТЕСТ» используется для адресации устройства и одновременно выполняет функцию датчика вскрытия корпуса. При несанкционированном вскрытии формируется соответствующее извещение, передаваемое в систему, что повышает уровень защищённости оборудования.

РМ-4-R3 соответствует требованиям электромагнитной совместимости для 2 степени жёсткости и устойчив к воздействию индустриальных помех. Модуль сохраняет работоспособность при сейсмических воздействиях интенсивностью до 9 баллов по шкале MSK-64, что позволяет применять его на объектах с повышенными требованиями к надёжности и устойчивости оборудования.

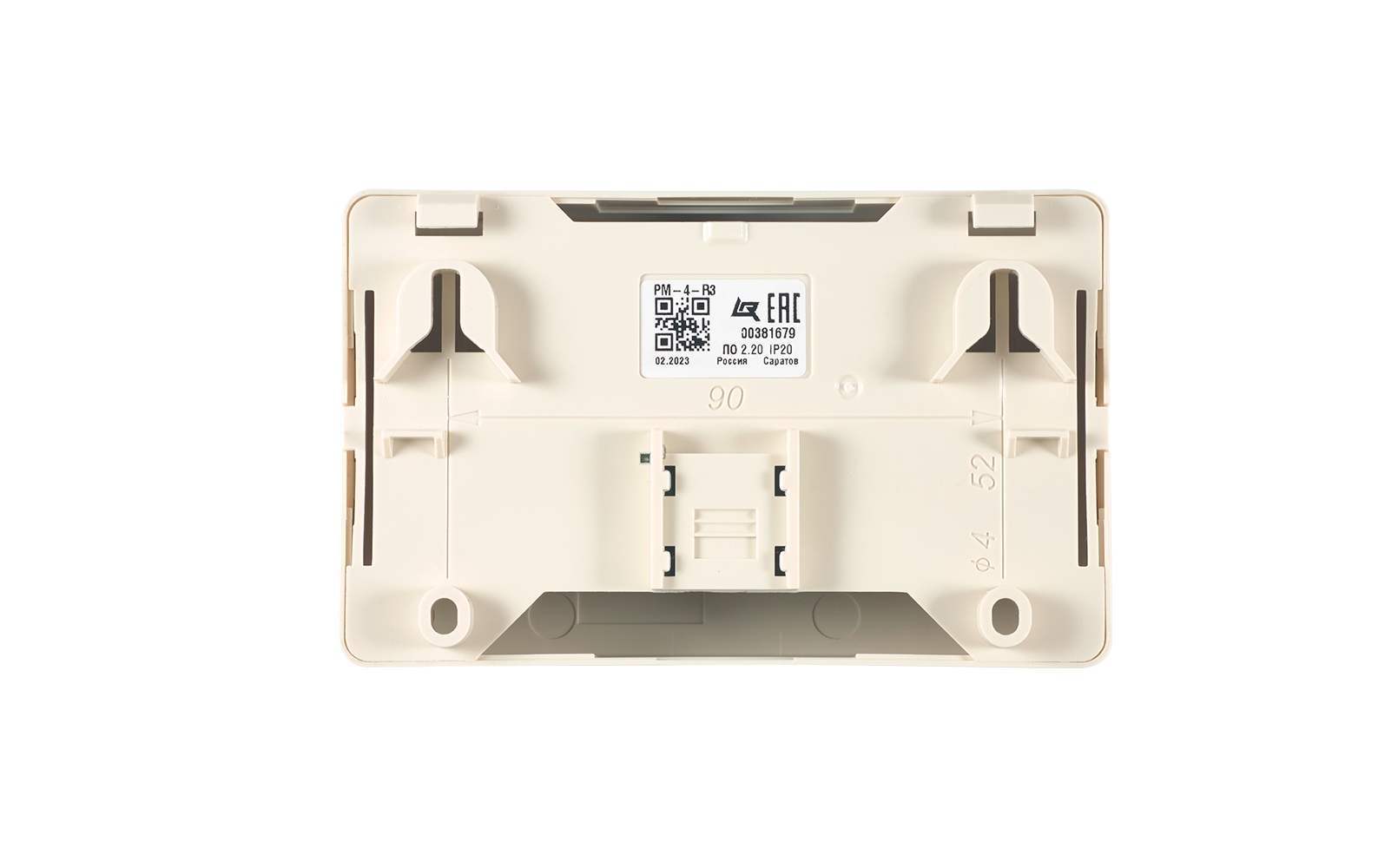

Корпус модуля выполнен из пластмассы и обеспечивает степень защиты IP30. Устройство предназначено для настенного монтажа или установки на DIN-рейку, а также допускается к установке в взрывозащищённые коммутационные коробки ККВ-ПА. РМ-4-R3 рассчитан на круглосуточную непрерывную эксплуатацию в закрытых помещениях при температуре от −25 до +55 °C и относительной влажности воздуха до 98 % без образования конденсата.

Модуль не требует сложного технического обслуживания. В процессе эксплуатации достаточно периодического визуального осмотра, очистки корпуса от пыли и контроля индикации в рамках регламентных работ системы. Средний срок службы устройства составляет не менее 10 лет, а средняя наработка до отказа — не менее 60 000 часов, что подтверждает его высокую надёжность при длительной эксплуатации.
