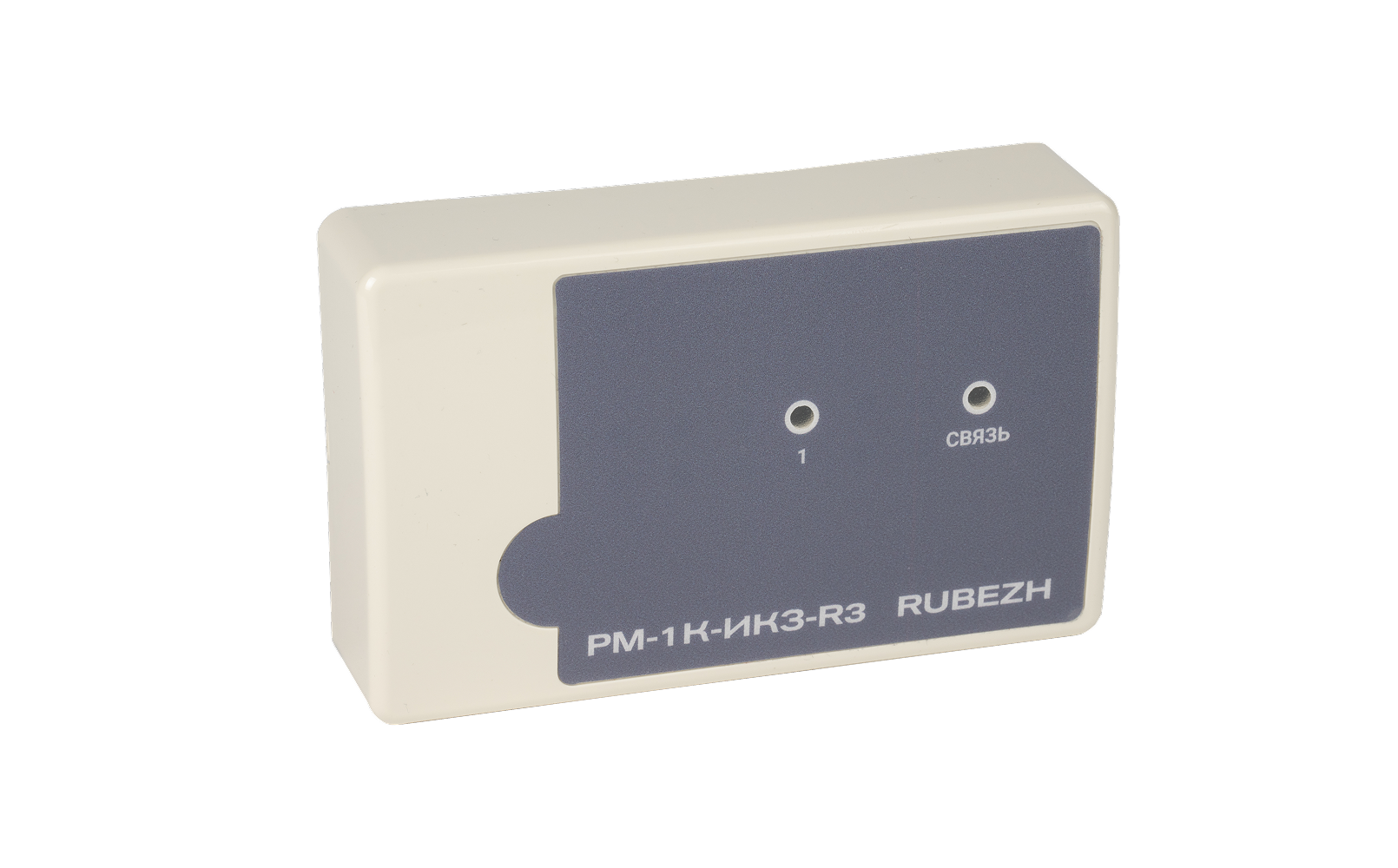

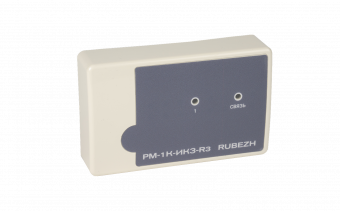

Адресный релейный модуль Рубеж РМ-1К-ИКЗ-R3

Адресный релейный модуль со встроенным изолятором короткого замыкания Рубеж РМ-1К-ИКЗ-R3 применяется для управления одним исполнительным устройством в составе адресных систем охранно-пожарной сигнализации «Рубеж» поколения R3. Устройство используется совместно с приёмно-контрольными и управляющими приборами «Рубеж-2ОП» прот.R3, «R3-Рубеж-2ОП», а также с контроллерами адресных устройств «R3-Рубеж-КАУ2».

Основная функция модуля заключается в коммутации цепей управления исполнительными устройствами с одновременным контролем состояния выходной линии. РМ-1К-ИКЗ-R3 оснащён одним выходом типа «электронный ключ», предназначенным для подключения световых и звуковых оповещателей, табло, электромагнитных замков, клапанов, пускателей и других элементов противопожарной и инженерной автоматики. Максимальный ток нагрузки выхода составляет до 1 А, что позволяет использовать модуль с большинством стандартных исполнительных устройств без применения дополнительных промежуточных реле.

Ключевой особенностью РМ-1К-ИКЗ-R3 является встроенный изолятор короткого замыкания адресной линии связи. При возникновении короткого замыкания на участке АЛС модуль автоматически отключает повреждённый сегмент, локализуя неисправность и сохраняя работоспособность остальных устройств системы. После устранения короткого замыкания изолированный участок автоматически возвращается в работу без необходимости вмешательства обслуживающего персонала. Это существенно повышает отказоустойчивость адресной сети и надёжность системы в целом.

Модуль обеспечивает контроль выходной цепи на обрыв и короткое замыкание. Контроль осуществляется как во включённом, так и в выключенном состоянии выхода. Дополнительно реализована функция контроля изменения тока нагрузки относительно эталонного значения, что позволяет выявлять некорректную работу подключённого исполнительного устройства и формировать извещение «Неисправность» до полного отказа цепи управления.

Информационный обмен между модулем и центральным оборудованием осуществляется по адресной линии связи. Подключение АЛС допускается без учёта полярности, что значительно упрощает проектирование и монтаж системы. В системе РМ-1К-ИКЗ-R3 занимает один адрес, который присваивается с помощью программатора адресных устройств либо через приёмно-контрольный прибор и сохраняется в энергонезависимой памяти.

Питание логической части модуля осуществляется по адресной линии связи, а питание силовой части — от внешнего источника постоянного тока напряжением 12 В или 24 В. Предусмотрены два независимых ввода внешнего питания. При отсутствии питания на одном из вводов модуль формирует извещение «Неисправность», передаваемое в систему, что позволяет своевременно выявлять проблемы электропитания исполнительных цепей.

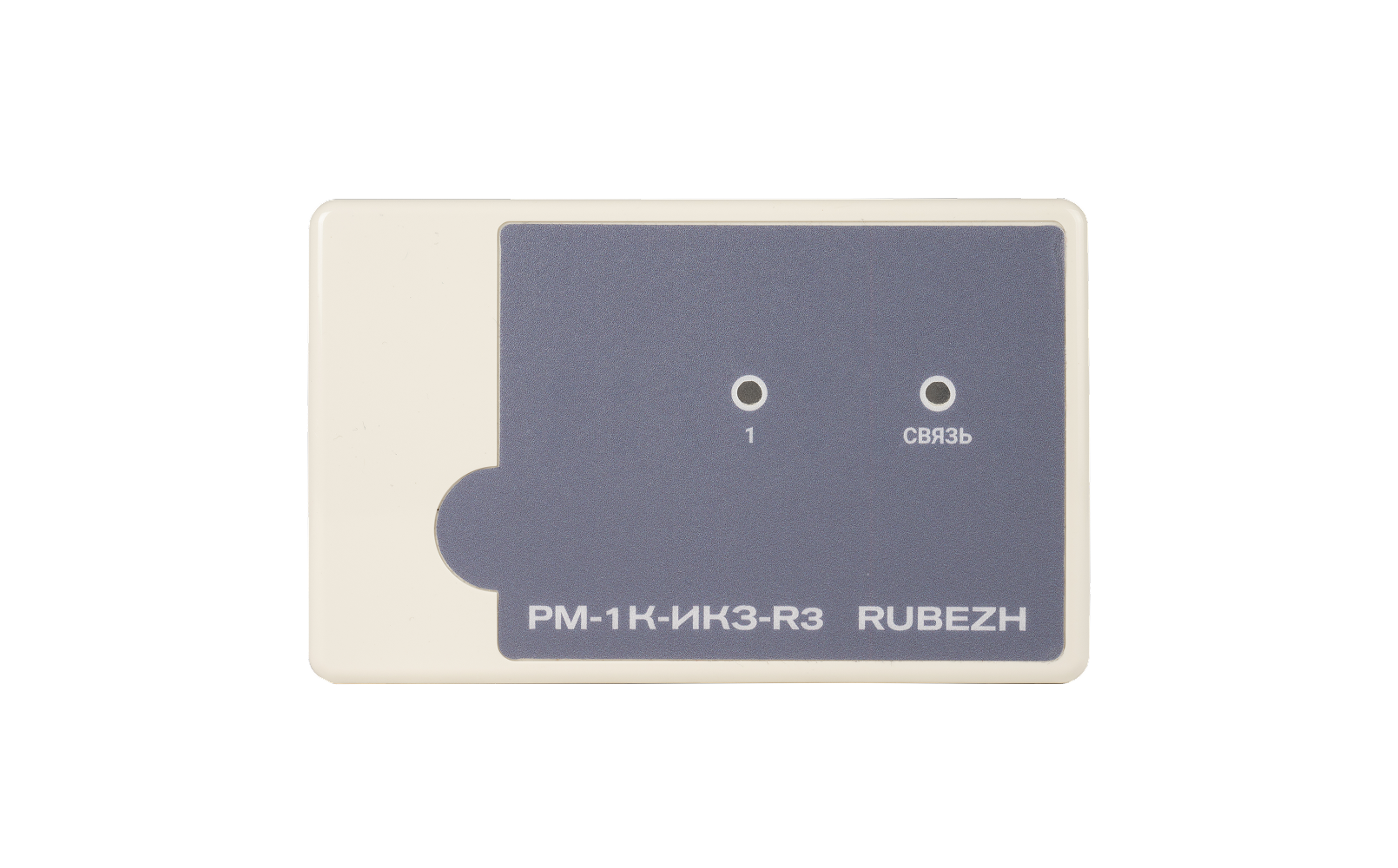

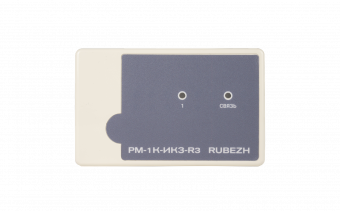

Для визуального контроля работы предусмотрен светодиодный индикатор «СВЯЗЬ», отображающий наличие обмена по адресной линии и текущее состояние устройства. Кнопка «ТЕСТ» используется для адресации модуля и одновременно выполняет функцию датчика вскрытия корпуса. При вскрытии формируется соответствующее извещение, что повышает уровень защиты оборудования от несанкционированного доступа.

РМ-1К-ИКЗ-R3 устойчив к воздействию индустриальных и электромагнитных помех, соответствует требованиям электромагнитной совместимости для 2 степени жёсткости и рассчитан на круглосуточную непрерывную эксплуатацию. Устройство сохраняет работоспособность при температуре окружающей среды от −35 до +55 °C и относительной влажности воздуха до 93 % без образования конденсата.

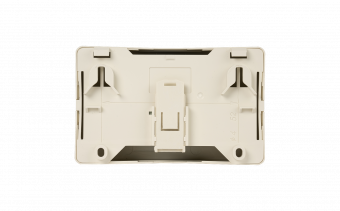

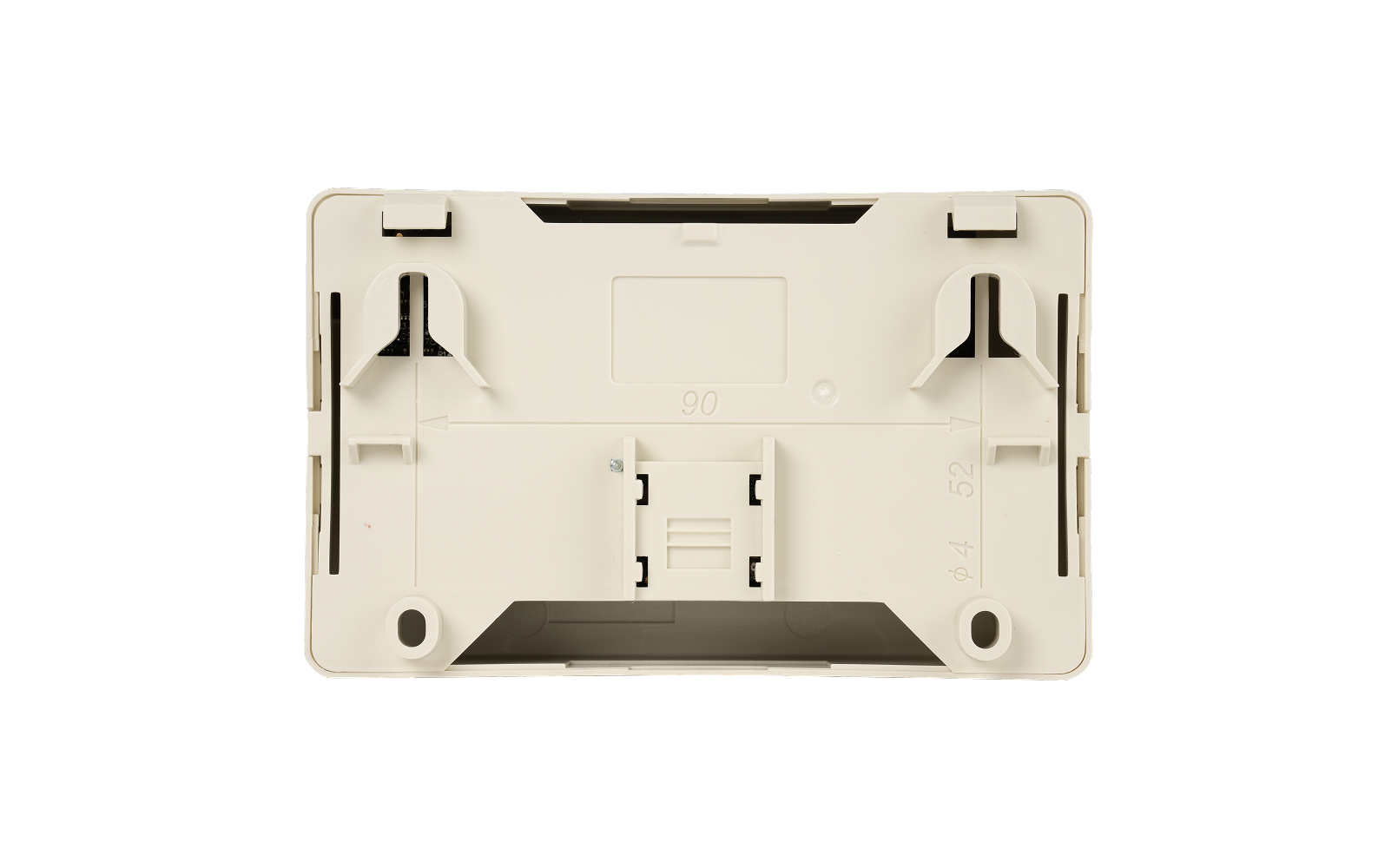

Конструктивно модуль выполнен в пластмассовом корпусе со степенью защиты IP30 и предназначен для настенного монтажа либо установки на DIN-рейку. Компактные размеры и простота подключения позволяют размещать РМ-1К-ИКЗ-R3 в распределительных шкафах и монтажных коробках. Средний срок службы модуля составляет не менее 10 лет, что подтверждает его высокую надёжность и экономическую эффективность при эксплуатации на административных, общественных, коммерческих и промышленных объектах.
