Современный офис невозможно представить без стабильной и производительной сетевой инфраструктуры. Компьютеры сотрудников, IP-телефония, системы видеонаблюдения, серверы, точки беспроводного доступа, принтеры и корпоративные информационные системы объединяются в единую цифровую среду. Основой этой среды выступают структурированная кабельная система (СКС) и локальная вычислительная сеть (ЛВС).
От качества проектирования СКС и ЛВС напрямую зависят скорость передачи данных, доступность корпоративных сервисов, безопасность информации и возможность дальнейшего расширения инфраструктуры. Ошибки, допущенные на этапе проектирования, зачастую становятся причиной нестабильной работы сети и дополнительных расходов при эксплуатации.
Поэтому современная офисная сеть должна создаваться не только с учетом текущих потребностей компании, но и с расчетом на перспективу. Особое внимание необходимо уделять стандартизации, резервированию оборудования и каналов связи, правильному распределению нагрузки и обеспечению отказоустойчивости.
Стандарты и основные требования к проектированию СКС
Структурированная кабельная система представляет собой организованный комплекс кабельных линий, коммутационного оборудования и элементов инфраструктуры, обеспечивающих передачу данных, голоса и других цифровых сигналов. В отличие от разрозненной прокладки кабелей, СКС строится по определенной архитектуре и стандартам.
При проектировании следует ориентироваться на международные стандарты серии ISO/IEC 11801, а также стандарты ANSI/TIA-568 и соответствующие национальные нормативные документы. Они определяют требования к категориям кабелей, разъемам, длине линий, правилам монтажа и организации распределительных пунктов.
Для большинства современных офисов рациональным решением является использование медной витой пары категории Cat.6 или Cat.6A. Такие решения позволяют обеспечить высокую пропускную способность и поддерживают современные технологии Ethernet. При необходимости передачи данных на большие расстояния или построения магистральных соединений применяются оптические линии связи.

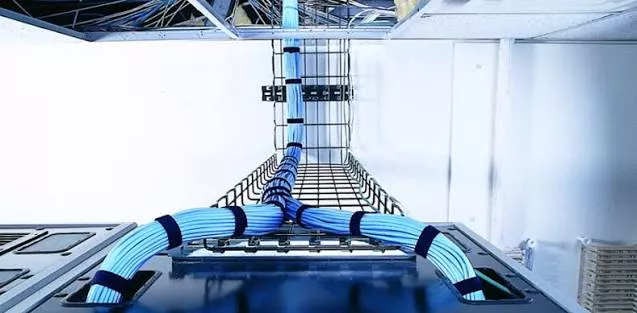

При проектировании важно предусмотреть телекоммуникационные помещения, кроссовые зоны, патч-панели и телекоммуникационные шкафы. Кабельные трассы должны быть организованы таким образом, чтобы обеспечить удобство обслуживания, защиту кабелей от механических повреждений и возможность добавления новых рабочих мест без масштабной реконструкции.
Архитектура ЛВС современного офиса
Локальная вычислительная сеть является логическим и физическим продолжением СКС. Ее архитектура должна учитывать количество пользователей, типы подключаемых устройств, объем передаваемого трафика и требования к доступности сервисов.
Одним из распространенных подходов является иерархическая модель сети. В простом офисе она может включать уровень доступа и уровень ядра, а в крупных организациях дополнительно используется уровень агрегации. Коммутаторы уровня доступа подключают компьютеры, телефоны, точки Wi-Fi, камеры и другие устройства, а вышестоящие уровни объединяют отдельные сегменты сети.
При выборе оборудования необходимо учитывать не только количество портов, но и их скорость, наличие функций управления, поддержку VLAN, QoS, PoE, механизмов резервирования и современных протоколов маршрутизации. Для рабочих мест сегодня целесообразно закладывать запас производительности, поскольку объем сетевого трафика постоянно увеличивается.
Особое значение приобретает технология PoE, позволяющая передавать питание по Ethernet-кабелю. Она упрощает подключение IP-телефонов, точек беспроводного доступа, камер видеонаблюдения и других устройств. Однако при проектировании необходимо рассчитывать суммарный бюджет мощности коммутаторов, чтобы при максимальной нагрузке подключенные устройства продолжали работать штатно.
Надежность и отказоустойчивость сетевой инфраструктуры
Надежность сети определяется не только качеством оборудования и кабеля. Даже высокопроизводительная инфраструктура может оказаться уязвимой, если критически важные элементы имеют единственную точку отказа.
Основной принцип отказоустойчивого проектирования — исключение или минимизация единичных точек отказа. Для этого могут резервироваться коммутаторы, маршрутизаторы, источники питания, каналы связи и сетевые соединения.
В крупных офисах целесообразно использовать резервные uplink-соединения между коммутаторами и оборудованием более высокого уровня. При отказе одного физического канала трафик может быть автоматически перенаправлен по другому. Для объединения нескольких физических линий в логический канал применяются технологии агрегации, например LACP.
Критически важное сетевое оборудование рекомендуется подключать к двум независимым источникам питания или к системам бесперебойного питания. ИБП защищает инфраструктуру не только от полного отключения электричества, но и от кратковременных провалов напряжения и других проблем электроснабжения.
В серверных и телекоммуникационных помещениях необходимо также учитывать температурный режим, вентиляцию, защиту от пыли и организованное электропитание. Перегрев оборудования способен привести к отказу даже при отсутствии каких-либо проблем с самой сетью.
Резервирование каналов и сетевого оборудования
Для повышения доступности корпоративной сети резервирование должно выполняться на нескольких уровнях. На физическом уровне предусматриваются дополнительные кабельные линии и независимые маршруты прокладки. Это особенно важно для магистральных соединений между серверной, телекоммуникационными помещениями и этажами здания.
На уровне оборудования может использоваться кластеризация или объединение устройств в отказоустойчивую пару. В зависимости от архитектуры конкретной сети это позволяет сохранить работоспособность сервисов при выходе одного устройства из строя.
Отдельное внимание следует уделить подключению офиса к интернету. Если бизнес критически зависит от внешних сервисов, один интернет-канал становится потенциальной точкой отказа. Для повышения доступности можно использовать двух независимых операторов связи. При недоступности основного подключения маршрутизация переключается на резервный канал.
Однако резервирование само по себе не гарантирует отказоустойчивость. Необходимо регулярно проверять работоспособность резервных компонентов. Если резервный канал или оборудование никогда не тестировались, в аварийной ситуации может выясниться, что они настроены неправильно или технически неисправны.
Безопасность как часть проектирования ЛВС
Надежная сеть должна быть не только доступной, но и защищенной. Еще на этапе проектирования необходимо определить правила сегментации инфраструктуры и разграничения доступа.
Одним из базовых механизмов является разделение сети на VLAN. Например, компьютеры сотрудников, IP-телефония, видеонаблюдение, гостевой Wi-Fi и серверные ресурсы могут размещаться в отдельных логических сегментах. Это позволяет ограничить распространение широковещательного трафика и снизить последствия компрометации одного из устройств.
Для беспроводной сети необходимо использовать современные механизмы защиты и отдельную гостевую инфраструктуру. Гостевые пользователи не должны получать прямой доступ к внутренним корпоративным ресурсам.
Дополнительный уровень защиты обеспечивается межсетевыми экранами, системами обнаружения угроз, контролем доступа к сетевым портам и централизованным мониторингом. При этом безопасность не должна рассматриваться отдельно от отказоустойчивости: защитные механизмы также должны иметь достаточный запас производительности и, при необходимости, резервирование.
Мониторинг, документация и дальнейшее развитие
Даже правильно спроектированная сеть требует постоянного контроля. Для этого используются системы мониторинга, которые отслеживают состояние коммутаторов, маршрутизаторов, точек доступа, каналов связи и серверного оборудования.
Мониторинг позволяет своевременно обнаружить рост загрузки интерфейса, увеличение количества ошибок, перегрев оборудования или снижение доступности отдельных сервисов. В результате специалисты могут устранить проблему до того, как она приведет к серьезному отказу.
Не менее важна техническая документация. Для каждой СКС необходимо иметь актуальные схемы кабельных соединений, маркировку портов, информацию о коммутационных панелях и расположении оборудования. Для ЛВС следует документировать IP-адресацию, VLAN, сетевые маршруты, настройки резервирования и ключевые параметры оборудования.
При проектировании также необходимо закладывать резерв. Количество портов коммутаторов, розеток СКС и пропускная способность магистральных каналов не должны рассчитываться исключительно под сегодняшнее число сотрудников. Практика показывает, что офисная инфраструктура регулярно расширяется, а новые устройства требуют все большего количества сетевых подключений.
Проектирование СКС и ЛВС современного офиса — это комплексная задача, в которой необходимо учитывать не только скорость передачи данных, но и надежность, отказоустойчивость, безопасность, удобство обслуживания и перспективы развития.
Использование стандартов построения СКС, качественных кабельных компонентов и коммутационного оборудования создает основу стабильной сети. Резервирование каналов, сетевых устройств и электропитания позволяет минимизировать последствия отдельных отказов, а сегментация и средства информационной безопасности защищают корпоративные ресурсы.
Особенно важно рассматривать сеть как единую инженерную систему. Кабельная инфраструктура, активное оборудование, электропитание, беспроводной доступ, безопасность и мониторинг должны проектироваться совместно. Только такой подход позволяет создать инфраструктуру, которая сохраняет работоспособность при сбоях и способна адаптироваться к росту компании.
Таким образом, современная СКС и ЛВС должны проектироваться с запасом по производительности, масштабируемости и надежности. Соблюдение отраслевых стандартов и применение принципов резервирования позволяют снизить эксплуатационные риски, сократить время восстановления после аварий и обеспечить сотрудникам стабильный доступ к необходимым цифровым сервисам.
